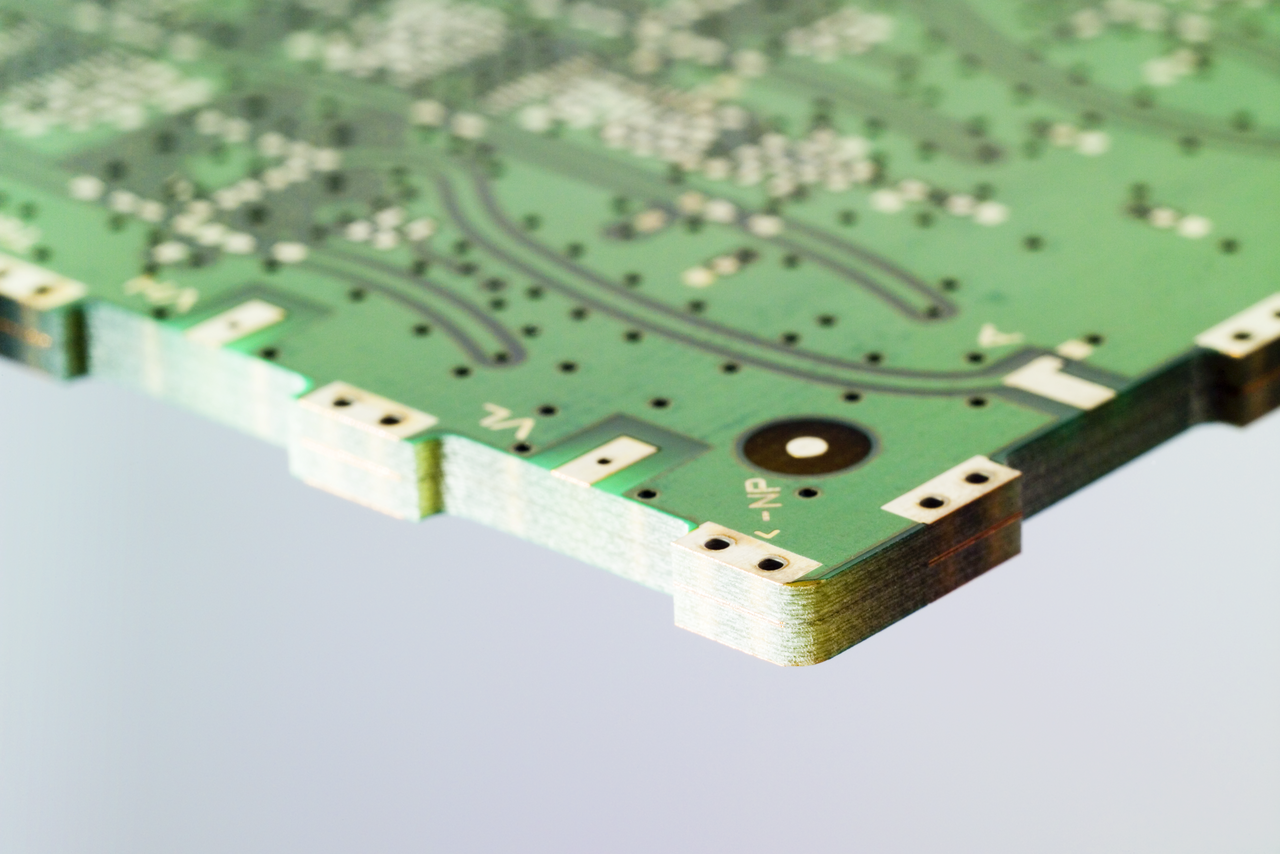

Multilayer

Mit der folgenden Produktinformation möchten wir Ihnen einige grundsätzliche Angaben zu Aufbaumöglichkeiten, Toleranzen, Materialien und Layoutrichtlinien für Multilayer liefern. Sie soll Ihnen die Arbeit als Entwickler erleichtern und helfen, Ihre Leiterplatten fertigungstechnisch- und kostenoptimiert zu gestalten.

Die Multilayer-Leiterplatten können Sie bei CONTAG mit bis zu 48 Lagen erhalten.

Produkt-Info Multilayer

Laden Sie sich alle wichtigen Daten als PDF herunter

Allgemeine Angaben

Max. Schaltungsgröße

Standard
459 x 264mm

Sonder**
---

Lagenzahl

Standard
Bis 24

Sonder**
Auf Anfrage

Pressdicke

Standard
0,5mm – 3,2mm

Sonder**
Auf Anfrage

** nach Absprache

Materialien

Vorrätige Standardmaterialien:

CONTAG verfügt als Prototypen- und Eildienstlieferant für Multilayer über eine Auswahl an Standardmaterialien, mit denen eine große Bandbreite an verschiedensten Aufbauvarianten für Multilayer abgedeckt werden kann und die im Haus zur ständigen Verfügung steht.

Spezielle und abweichende Multilayer Materialanforderungen können in den meisten Fällen ebenfalls realisiert werden, dann aber je nach Bedarf mit einer Vorlaufzeit von ca. 5 Arbeitstagen zur Materialbeschaffung.

Innenlagen

Dicke Toleranz Gewebetyp
0,05mm +/-10% 106
0,10mm +/-10% 2116
0,13mm +/-10% 1504
0,15mm +/-10% 1501
0,20mm +/-10% 7628
0,25mm +/-10% 2 x 1504
0,30mm +/-10% 2 x 1501
0,36mm +/-10% 2 x 7628
0,41mm +/-10% 2 x 7628
0,51mm +/-10% 2 x 7628/2116
0,61mm +/-10% 3 x 7628
0,71mm +/-10% 4x 7628
0,80mm +/-10% 4 x 7628/1080
1,00mm +/-10% 5 x7628/2116
1,20mm +/-10% 6 x7628/2116
1,55mm +/-10% 8 x7628

Prepregs

* theoretische Multilayer-Pressdicke Cu-Auflage bei Innenlagen: 18µm und 35µm (auf Anfrage: 70µm, 105µm, 140µm und 210µm) Materialtyp: FR 4 / Tg: ca. 150°C εr: 4,95 (1MHz) bzw. 4,6 (1GHz)
Dicke Toleranz Gewebetyp
0,058mm* layoutabhängig 106
0,084mm* layoutabhängig 1080
0,112mm* layoutabhängig 2116
0,205mm* layoutabhängig 7628

Multilayer Aufbauvarianten

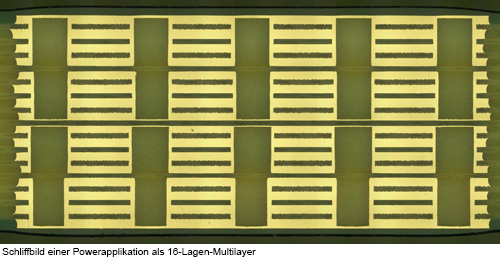

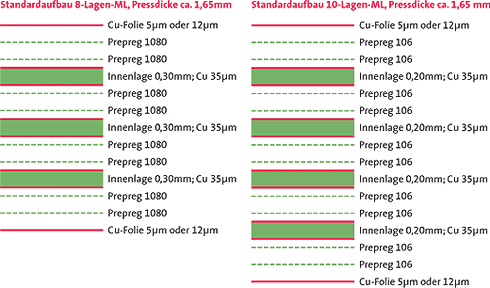

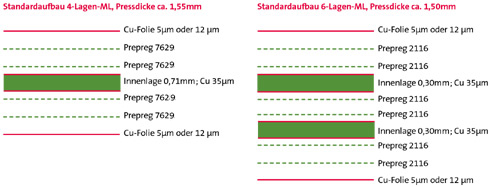

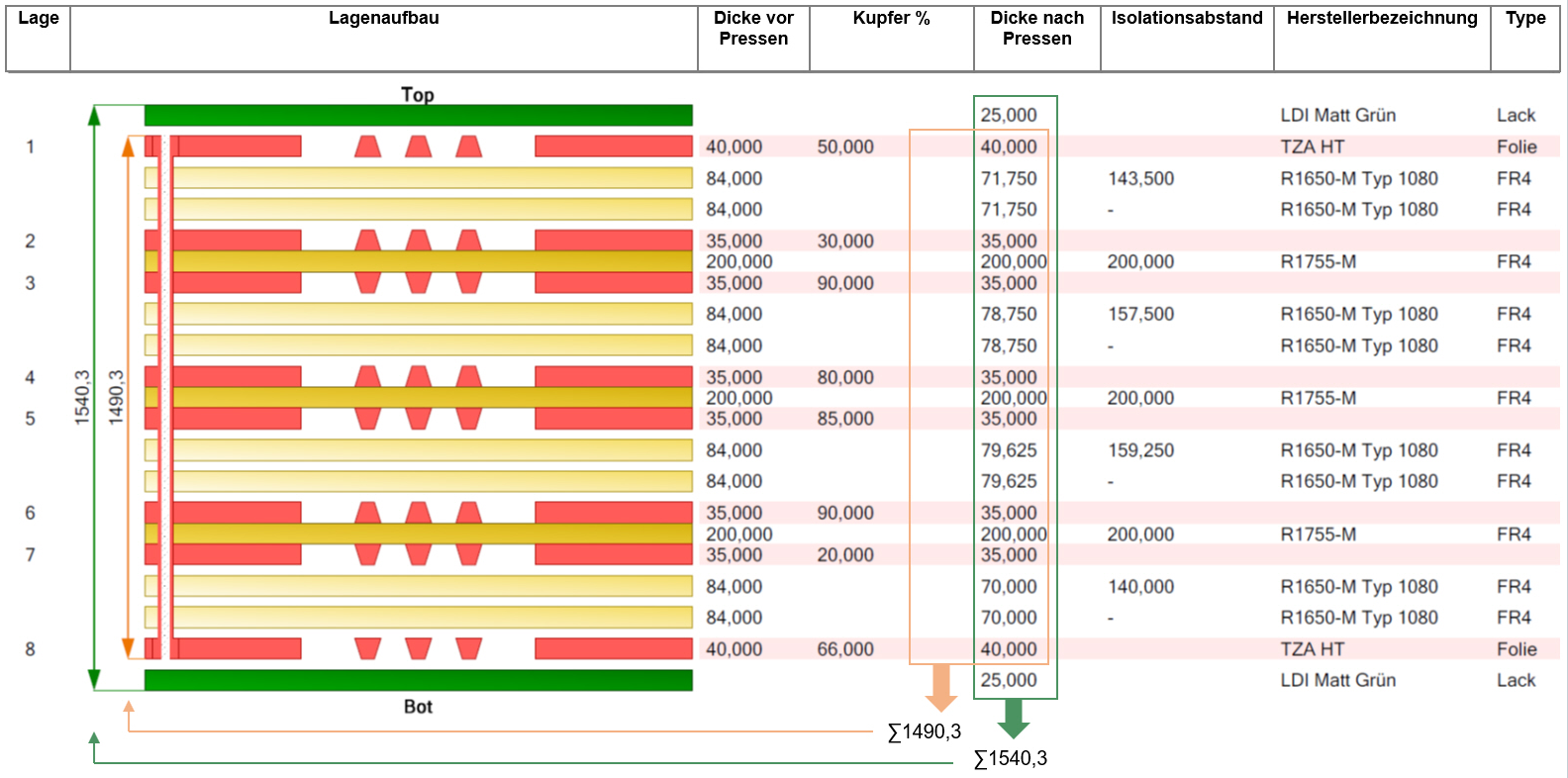

Geben Sie uns keinen speziellen Lagenaufbau vor, fertigen wir Ihren Multilayer mit nachfolgendem Standardaufbau für die entsprechende Lagenzahl:

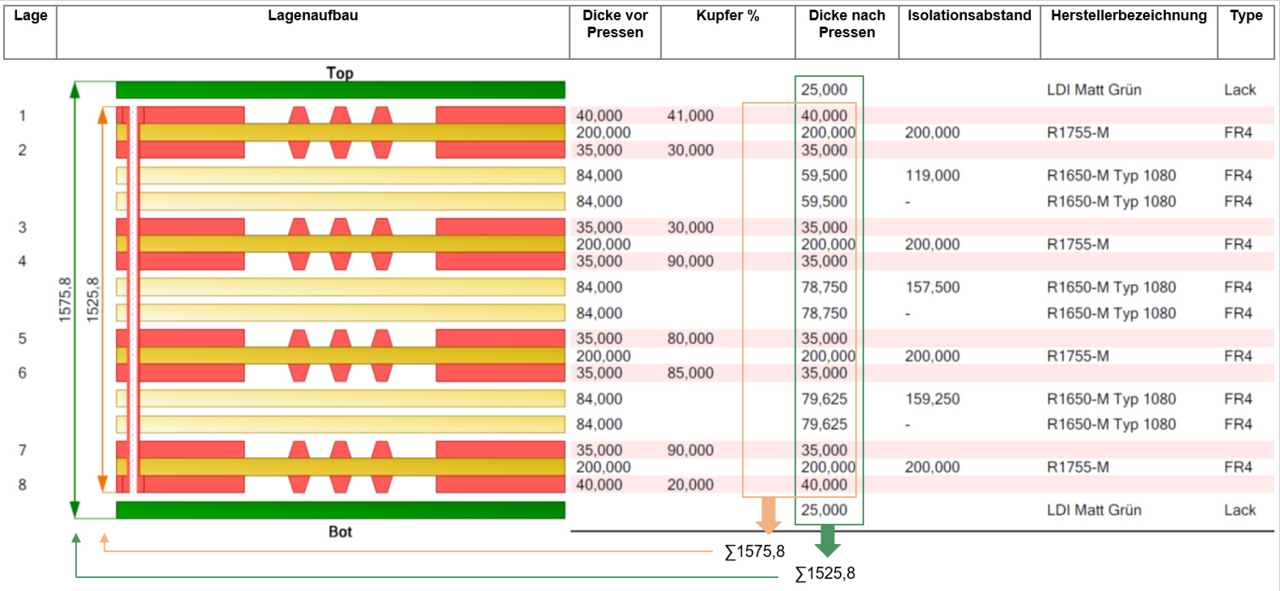

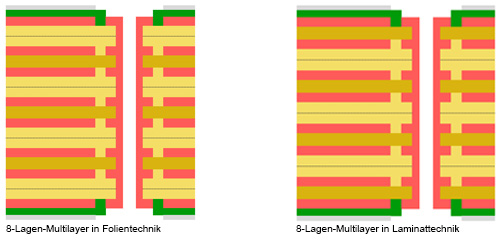

Multilayer in Laminartechnik

Wünschen Sie definierte Dielektrikumsdicken zwischen den Außenlagen und den ersten nachfolgenden Innenlagen, kann diese Aufbauvariante für Multilayer gewählt werden.

Bei dieser Technologie gibt es möglicherweise Einschränkungen bzgl. der Layoutgestaltung auf den Außenlagen und der Materialverfügbarkeit. Sprechen Sie unseren Vertrieb an, er berät Sie auch zu dieser Multilayer Problematik zuverlässig und kompetent.



Multilayer mit Blind- und Buried-Vias

CONTAG fertigt komplexe Multilayer-Schaltungen mit Blind- und Buried Vias auch im Eildienst. Wichtige Informationen und Layouthinweise zu diesem speziellen Multilayer Typ entnehmen Sie bitte der Technologie-Info „Blind Vias“.

Zum Download

Konstruktionshinweise für Multilayer

Wenn spezielle Lagenaufbauten bei einem Multilayer gewünscht werden, haben wir die Möglichkeit, mit Hilfe eines Simulationsprogramms die genauen Isolationsabstände, den Harzverfüllungsgrad und den εr-Wert zwischen den einzelnen Lagen zu ermitteln. Auch eine genaue Enddickenberechnung für den Multilayer ist möglich, dazu benötigen wir von Ihnen das komplette Layout der Innenlagen.

Grundsätzlich sollten folgende allgemeingültige Punkte beim Multilayer Lagenaufbau beachtet werden:
  • Mindestens 2 Prepregs zwischen den Lagen anstreben! (Harzverfüllung und Isolation sind sonst kritisch)
  • Multilayer symmetrisch aufbauen! (Sowohl bzgl. der Innenlagendicken, wenn sie verschiedene Kernstärken verwenden wollen, als auch bzgl. der Prepregs)
  • Ungleichmäßige Cu-Verteilung auf einer Innenlage vermeiden! (Gefahr Verwindung/Verwölbung)
  • Aspect-Ratio von ≥ 1:8 beachten! (Verhältnis kleinster Bohrdurchmesser zu Pressdicke)
  • Restringe auf Innenlagen sollten umlaufend mindestens 0,125 mm, Freistellungen mindestens 0,30 mm größer als der dazugehörende Bohrdurchmesser sein! (Bestückungsbohrungen werden 0,15 mm, Vias 0,05 mm größer als der von Ihnen angegebene Enddurchmesser gebohrt.)
  • Impedanzkontrollierte Leiterbahnen auf die Innenlagen legen! (Der Querschnitt der Leiterbahnen ist aufgrund der eng tolerierten Cu-Auflage so genauer reproduzierbar, ebenso über die eingeschränkte Dickentoleranz der Innenlage die Dielektrikumsdicke. Bei Dielektrikumsabständen mit Prepregs sind Toleranzen von ±10% zu kalkulieren.)

Der Markt für impedanzkontrollierte Multilayer wächst stetig, denn diese Art von Multilayern wird immer notwendiger. Verwendung finden diese impedanzkontrollierten Multilayer vor allem in der Telekommunikation und in der Computertechnologie.

Durch die rasante Technologieentwicklung werden die Taktfrequenzen immer höher, wodurch diese Arten von Multilayer vermehrt zum Einsatz kommen.

Für weitergehende technologische Fragen rund um das Thema Multilayer wenden Sie sich bitte an unser CONTAG-Team
