Catchphrase .....Lorem ipsum dolor sit amet

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Vorteile

von IMS& Metallkern
  • Maximale Performance auf minimalem Raum:
  • Lorem ipsum dolor sit amet, consetetur sadipscing elitr
  • sed diam nonumy eirmod tempor invidunt ut labore et dolore
  •  magna aliquyam erat, sed diam voluptua. At vero eos et accusa
  •  et justo duo dolores et ea rebum. Stet clita kasd gubergren, no
  • sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsu
“Wer schnell Leiterplatten in hoher Qualität benötigt, ist bei CONTAG an der richtigen Adresse.”



NILDS WEINZ, LIMAB GMBH



Mehr Success Stories lesen

Contag Marketing Überschrift ... Lorem ipsum dolor sit amet, consetetur sadipscing elitr


Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.


ANWENDUNG

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.



Spezifikationen für Ihre Leiterplatte

Substrate

Wärmeleitfähigkeit [W/mK] Dielektrikum [µm]
1,3 100
2,0 100
3,0 75

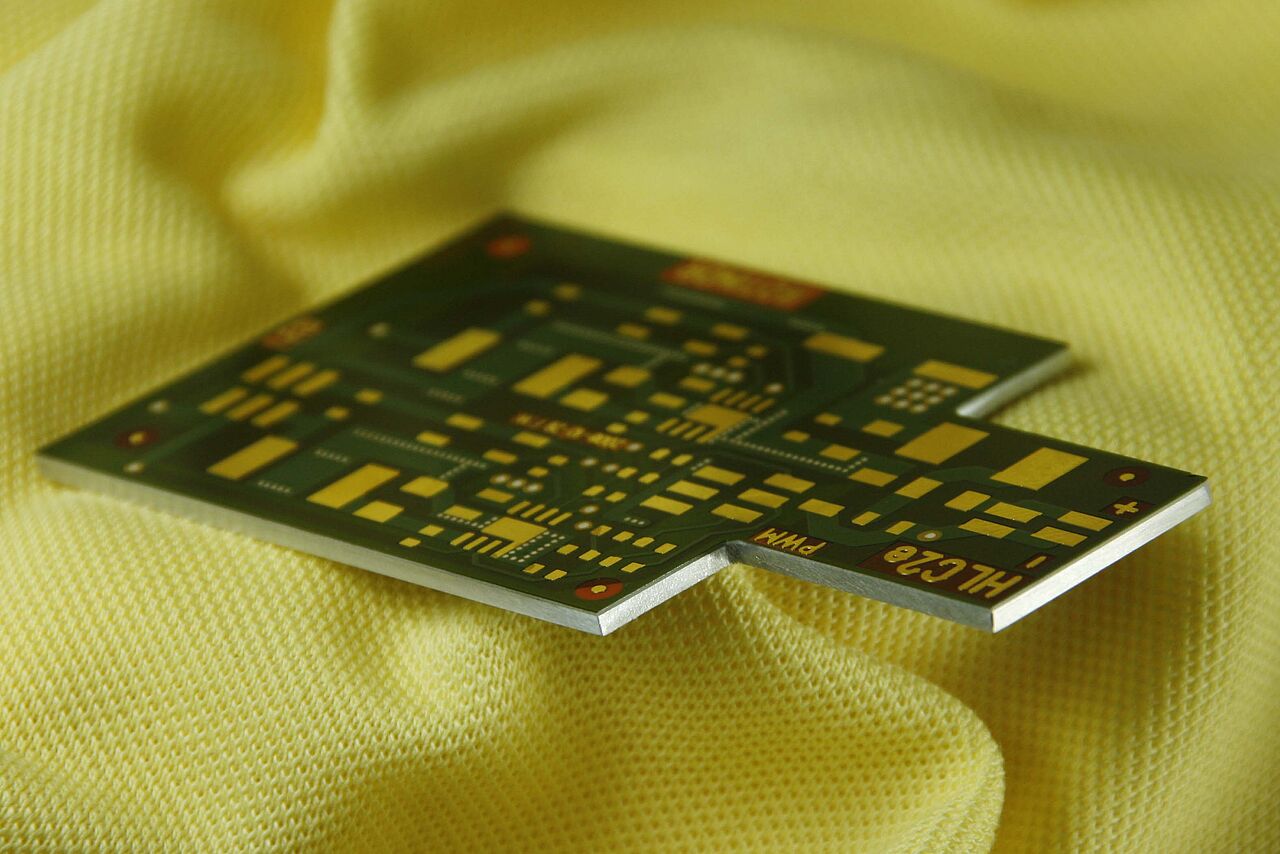

Schon mit einfachen Designs ergeben sich hiermit Möglichkeiten, sehr effizient Wärme zu „managen“. Metall-Kern-Leiterplatten gibt es in den Stärken 1,00 - 1,50 - 2,00 und 3,00mm.

Die Kupferstärken für die Leiterbahn-Strukturen hängen von weiteren Anforderungen ab und sind von 18 bis 210µm erhältlich. Die Isolierung zwischen Kupfer und Metallkern beträgt 50 - 150µm. Die kostengünstigste Variante beschränkt sich auf eine einseitige Schaltung , die die auf der linken Seite genannte Wärmeleitfähigkeit aufweist.

Kombinationsmöglichkeiten

  • Diverse Kombinationsmöglichkeiten: z.B. mehrlagige Schaltungen mit Metall-Kern oder nachträglich von außen aufgesetztem Substrat in Verbindung mit Heatsink-gefüllten Vias in beliebiger Lagenzahl
  • Nachteil: die Wärmeleitfähigkeit gegenüber den oben genannten Werten sinkt deutlich
  • Resultiert einerseits aus der Kombination mit FR4-Material (Wärmeleitfähigkeit nur ca. 0,3 W/mK) und andererseits ist es ungleich schwerer, die Wärme von einem im Inneren liegenden Metall-Kern abzuleiten

Bei der Variante des von außen aufgesetzten Metall-Kerns bietet sich der Vorteil, dass mittels spezieller wärmeleitender Prepregs die „fertige“ Schaltung auf den Metall-Kern gepresst wird. Das erlaubt dem Layouter einen deutlich größeren Gestaltungsspielraum. Mit Heatsinkpaste verfüllte Vias stellen hier einen thermisch vertretbaren Wärmeübergang zum Metall-Kern dar. Mit dieser Technologie lässt sich die Wärme am effektivsten abführen, wenn eine komplexere Schaltung unumgänglich ist.

Kann man das nur online?

Sie können Ihre Anfrage stellen per:

Bei Anfragen über Telefon oder E-Mail erhalten Sie sofort ein Angebot.

Wie kann ich die Daten senden?

Sie können uns die Daten auf zwei Wege schicken:

Welche Datenformate bevorzugen Sie?

  • Das ODB++ und EXTENDED GERBER: Dieses Format wird von uns vorzugsweise verarbeitet
  • STANDARD GERBER Daten: Hier benötigen wir zusätzlich die D-Code -Tabelle/n
  • GERBER Daten: Für jeden Layer wird eine Datei benötigt.
  • EAGLE / Target Daten: Wir übernehmen für Sie die Konvertierung. Senden Sie uns einfach die komplette CAD-Datei.

Bieten Sie auch Express-Dienst an?

  • Ja, das ist der Fokus des Unternehmens: CONTAG ist der wohl schnellste Prototypenhersteller von Leiterplatten in Europa. In der Terminart „BLITZ“ erhält der Kunde bereits in 24 Stunden seine Leiterplatte, im „SUPER-BLITZ“ sogar schon ab 4 Stunden. "STANDARD" sind auch nur 5 Arbeitstage.

Was ist ein Design Rule Check (DRC)?

  • Standardmäßig wird bei CONTAG vor Beginn der Fertigung Ihrer Leiterplatten ein Design Rule Check durchgeführt. Im Design Rule Check (kurz DRC) wird eine umfassende Herstellbarkeits- und Plausibilitätsprüfung mit anschließender Datenaufbereitung durchgeführt, um mögliche Fehler vor Fertigungsbeginn zu erkennen und eine einwandfreie Fertigung Ihrer Leiterplatten zu gewährleisten. Natürlich finden bei allen Unklarheiten oder auch kleineren Auffälligkeiten sofort Rücksprachen mit dem Kunden statt. Denn schließlich möchten Sie, dass die Leiterplatten auch serientauglich sind.

Ab wann beginnt der erste Arbeitstag?

  • Die Lieferzeit beginnt erst mit Eingang aller Unterlagen, die für die Ausführung des Auftrages notwendig sind

  • Der erste Tag der Lieferzeit beginnt mit dem ersten Arbeitstag nach Bestelleingang.

Sind alle Leiterplatten RoHS-konform?

  • Alle eingesetzten Basismaterialien sind grundsätzlich RoHS-konform.

  • Mit Ausnahme von HAL Bleizinn sind alle von CONTAG angebotenen Endoberflächen ebenfalls RoHS-konform.

Ist es auch möglich in der Nacht Beratung zu bekommmen?

  • Ja, der Service bei CONTAG ist 24 Stunden - rund um die Uhr

  • Für den Kunden sind immer Ansprechpartner Tag und Nacht erreichbar.

  • Eine technische Beratung ist somit jederzeit möglich.

  • Preise für die Fertigung Ihrer Leiterplatten, sowie Fragen zum Status eines Auftrags können ständig erfragt werden.

Was wird beim E-Test überprüft?

  • Mit Hilfe der vom Kunden gelieferten Daten wird beim E-Test eine Netzliste erstellt. Diese Netzliste stellt alle gerouteten Verbindungen von Bauteilen und Anschlusspunkten dar. An diese Verbindungen werden nach Fertigung der Leiterplatten mit Prüfnadeln elektrische Spannungen angelegt. Damit wird erreicht, dass Kurzschlüsse oder offene Leiterbahnen lokalisiert werden und die Funktionsfähigkeit der Leiterplatten gewährleistet wird.

Erstellen Sie auch Layouts?

  • Ja, wir erstellen auch Layouts von Leiterplatten.

  • Hierzu benötigen wir den Schaltplan und eine genaue Spezifikation vom Kunden, die Grundlage für die Erstellung des Layouts.

Kann man das nur online?

Sie können Ihre Anfrage stellen per:

Bei Anfragen über Telefon oder E-Mail erhalten Sie sofort ein Angebot.

Wie kann ich die Daten senden?

Sie können uns die Daten auf zwei Wege schicken:

Welche Datenformate bevorzugen Sie?

  • Das ODB++ und EXTENDED GERBER: Dieses Format wird von uns vorzugsweise verarbeitet
  • STANDARD GERBER Daten: Hier benötigen wir zusätzlich die D-Code -Tabelle/n
  • GERBER Daten: Für jeden Layer wird eine Datei benötigt.
  • EAGLE / Target Daten: Wir übernehmen für Sie die Konvertierung. Senden Sie uns einfach die komplette CAD-Datei.

Bieten Sie auch Express-Dienst an?

  • Ja, das ist der Fokus des Unternehmens: CONTAG ist der wohl schnellste Prototypenhersteller von Leiterplatten in Europa. In der Terminart „BLITZ“ erhält der Kunde bereits in 24 Stunden seine Leiterplatte, im „SUPER-BLITZ“ sogar schon ab 4 Stunden. "STANDARD" sind auch nur 5 Arbeitstage.

Was ist ein Design Rule Check (DRC)?

  • Standardmäßig wird bei CONTAG vor Beginn der Fertigung Ihrer Leiterplatten ein Design Rule Check durchgeführt. Im Design Rule Check (kurz DRC) wird eine umfassende Herstellbarkeits- und Plausibilitätsprüfung mit anschließender Datenaufbereitung durchgeführt, um mögliche Fehler vor Fertigungsbeginn zu erkennen und eine einwandfreie Fertigung Ihrer Leiterplatten zu gewährleisten. Natürlich finden bei allen Unklarheiten oder auch kleineren Auffälligkeiten sofort Rücksprachen mit dem Kunden statt. Denn schließlich möchten Sie, dass die Leiterplatten auch serientauglich sind.

Ab wann beginnt der erste Arbeitstag?

  • Die Lieferzeit beginnt erst mit Eingang aller Unterlagen, die für die Ausführung des Auftrages notwendig sind

  • Der erste Tag der Lieferzeit beginnt mit dem ersten Arbeitstag nach Bestelleingang.

Sind alle Leiterplatten RoHS-konform?

  • Alle eingesetzten Basismaterialien sind grundsätzlich RoHS-konform.

  • Mit Ausnahme von HAL Bleizinn sind alle von CONTAG angebotenen Endoberflächen ebenfalls RoHS-konform.

Ist es auch möglich in der Nacht Beratung zu bekommmen?

  • Ja, der Service bei CONTAG ist 24 Stunden - rund um die Uhr

  • Für den Kunden sind immer Ansprechpartner Tag und Nacht erreichbar.

  • Eine technische Beratung ist somit jederzeit möglich.

  • Preise für die Fertigung Ihrer Leiterplatten, sowie Fragen zum Status eines Auftrags können ständig erfragt werden.

Was wird beim E-Test überprüft?

  • Mit Hilfe der vom Kunden gelieferten Daten wird beim E-Test eine Netzliste erstellt. Diese Netzliste stellt alle gerouteten Verbindungen von Bauteilen und Anschlusspunkten dar. An diese Verbindungen werden nach Fertigung der Leiterplatten mit Prüfnadeln elektrische Spannungen angelegt. Damit wird erreicht, dass Kurzschlüsse oder offene Leiterbahnen lokalisiert werden und die Funktionsfähigkeit der Leiterplatten gewährleistet wird.

Erstellen Sie auch Layouts?

  • Ja, wir erstellen auch Layouts von Leiterplatten.

  • Hierzu benötigen wir den Schaltplan und eine genaue Spezifikation vom Kunden, die Grundlage für die Erstellung des Layouts.
