Oberflächen

Bis vor wenigen Jahren gab es bezüglich der Endoberfläche von Leiterplatten kaum Diskussionen. Lötanwendungen wurden mittels Hot Air Levelling-Oberfläche, Bond- oder Steckeranwendungen mit Ni/Au (chemisch oder galvanisch) realisiert.

Neben der seit 2006 wirksamen RoHS-Gesetzgebung sind es nun verstärkt die veränderten technischen Anforderungen an die Leiterplatte, die zunehmend die Diskussionen um alternative Oberflächen vorantreiben. Auch wenn der Anteil alternativer Verbindungstechniken zunehmend steigt, wird die Hauptverbindungstechnik bei der Baugruppenfertigung das Löten bleiben.

CONTAG hat sich auf diese Herausforderung eingestellt und bietet grundsätzlich fast alle dieser Oberflächenvarianten an. Die Frage ist nicht, welche Alternativen wir Ihnen anbieten, sondern welche Sie benötigen! Deshalb möchten wir diese Technologie-Info als Entscheidungshilfe für unsere Kunden verstanden wissen.

Produkt-Info Oberflächen

Laden Sie sich unsere Produkt-Info als PDF herunter

Oberflächen

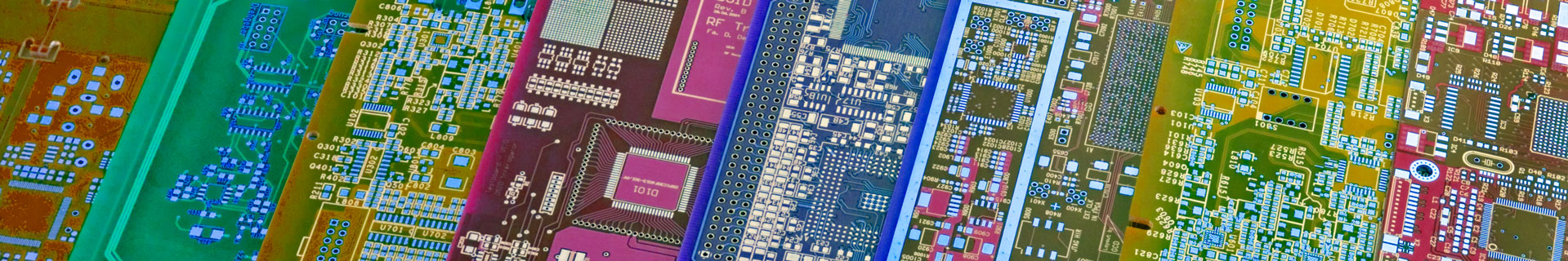

Lötstopplack

Standardmäßig setzen wir grünen Lötstopplack ein. Weitere Farben in blau, rot oder schwarz (weitere auf Anfrage)

Vacrel®

fotostrukturierbare Lötstoppfolie, 75µm dick

Positionsdruck weiß

Wir bieten Ihnen den Positionsdruck als Standard in weiß an, sowie in den Farben gelb und schwarz (weitere Farben auf Anfrage).

ENIG

Electroless Nickel Immersion Gold - Chemisch Nickel Chemisch Gold

ENEPIG

Electroless Nickel Electroless Palladium Immersion Gold - Chemisch Nickel Chemisch Gold

ISIG

Immersion Silber / Immersion Gold

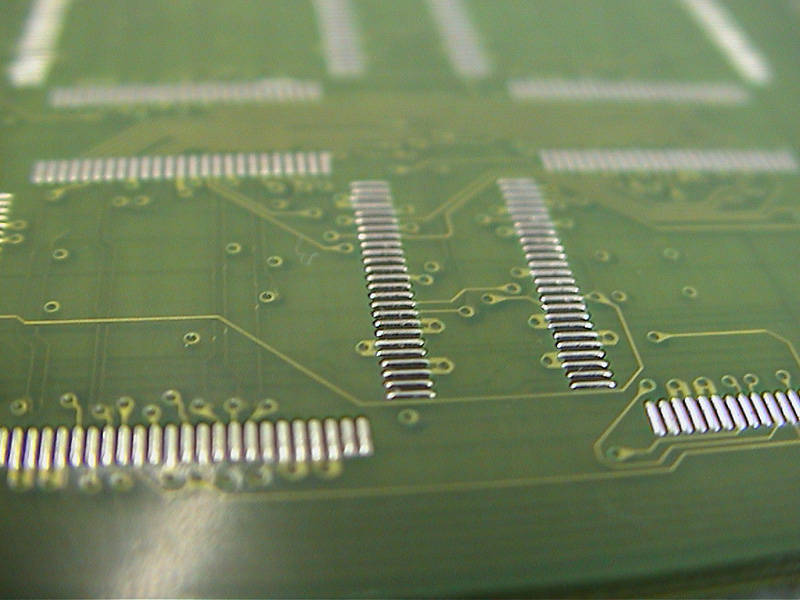

HAL, HAL-PbSn

Hot Air Leveling - Heißluft-Nivellierung

HAL SnPb (Blei-Zinn)

Chemisch Sn

Chemisch Zinn

Galvanisch Ni/Au

Ni/Au (partiell/vollflächig)
Steckervergoldung

OSP

Organic Surface Protection - schützt die Kupferoberflächen der Lötpads vor Oxidation

Carbondruck

Carbon-Lack ist ein auf Kohlenstoff basierender Lack

Anforderungen an eine universelle Oberfläche

Die steigende Funktionsdichte auf elektrischen Baugruppen erfordert eine immer engere Skalierung der Rastermaße auf den Leiterplatten. Zusätzlich stellen veränderte technische Anforderungen, neue Bestückungsverfahren sowie die Kombination verschiedener Bestückungsverfahren auf einer Schaltung (z. B. COB und SMT) hohe Anforderungen an die Beschaffenheit von Anschlussflächen auf Leiterplatten.

Parallel dazu steigen auch die Anforderungen an das Basismaterial, das bezüglich Temperaturverhalten und Dimensionsstabilität bei Mehrfachlötprozessen mit erhöhtem Temperaturprofil verbesserte Eigenschaften aufweisen muss.

Die Eigenschaften einer universellen Leiterplattenoberfläche:

  • Gute Lötbarkeit (Benetzung, Zuverlässigkeit, Mehrfachlötungen)
  • Lange Haltbarkeit und Verarbeitbarkeit
  • Hohe Planarität
  • Universell geeignet bzgl. Bestückungsverfahren
    (Löten, Leitkleben, Bonden (Al- und Au-Draht), Einpresstechnik, Kontakttechnik)
  • Geeignet für Feinstleiterstrukturen
  • HF-geeignet
  • Geringe Kosten
  • Ökologisch
    (RoHs-konform)

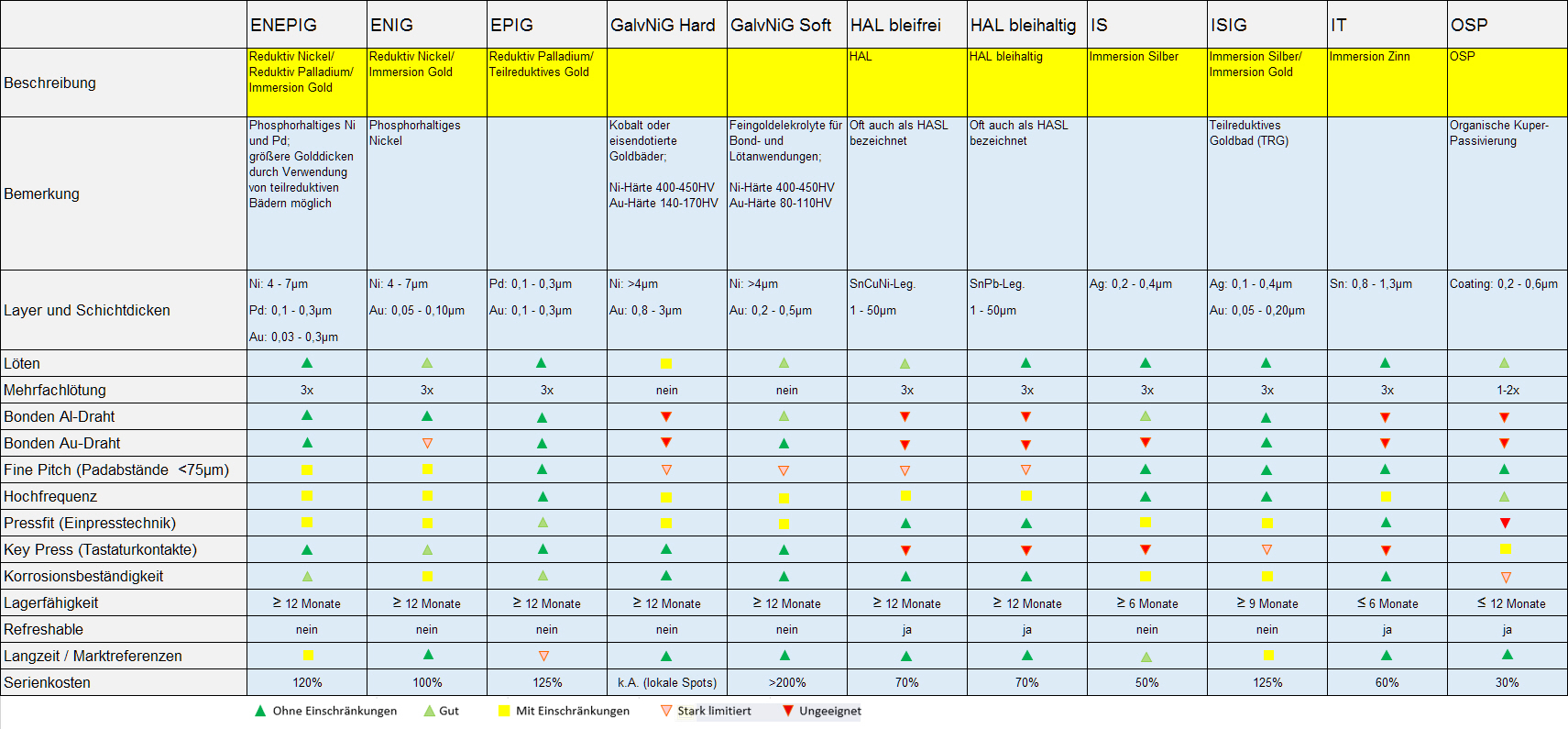

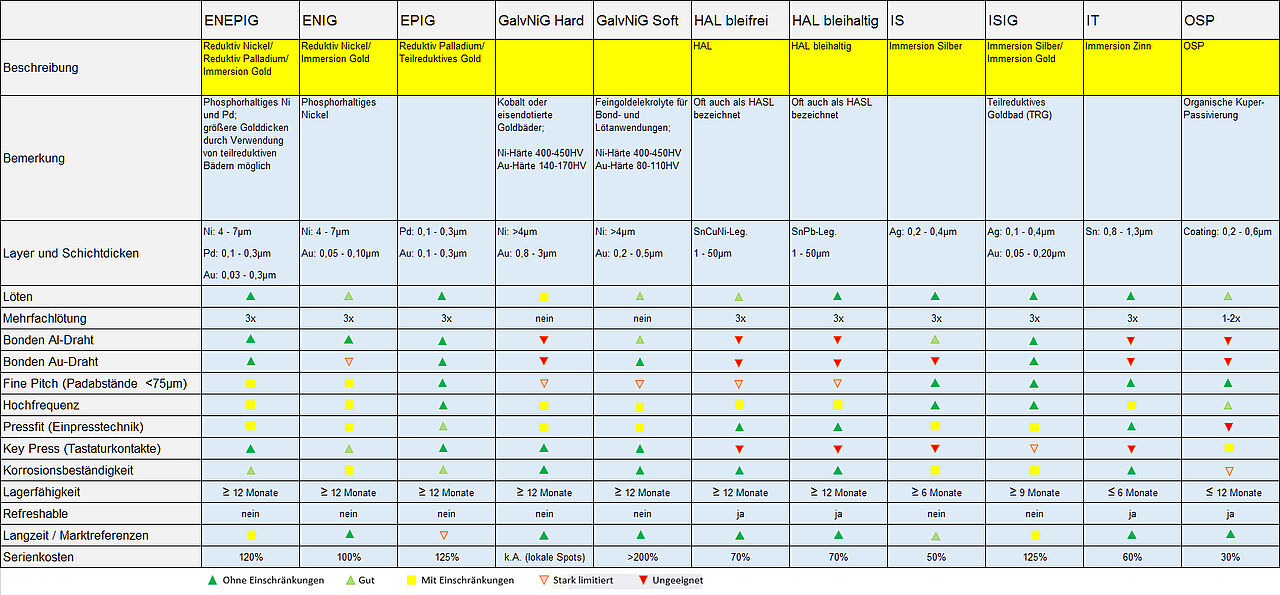

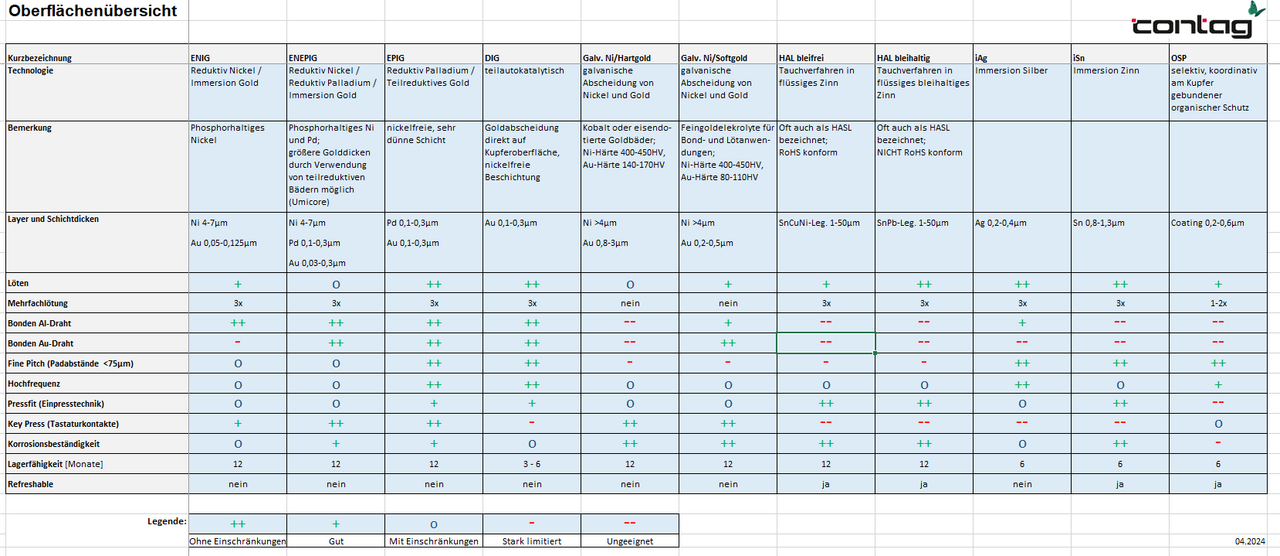

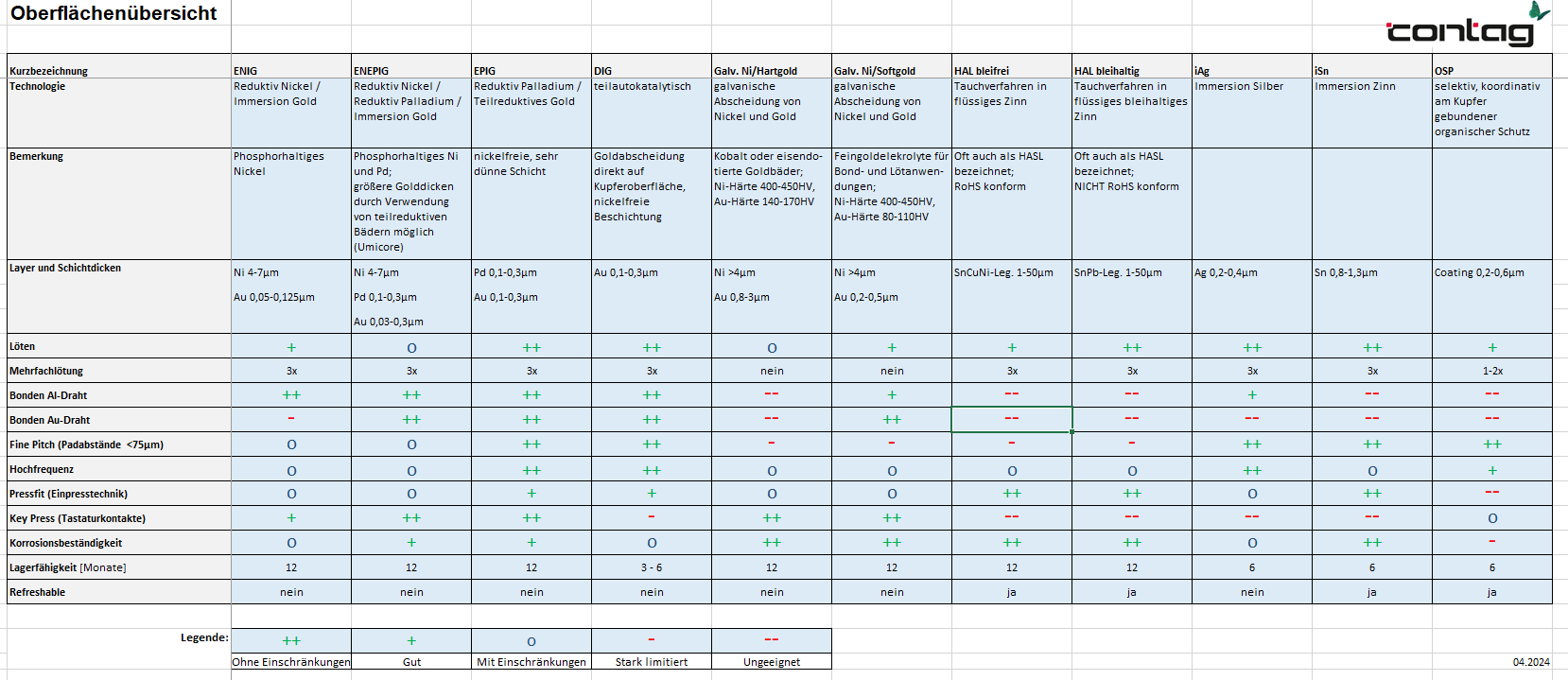

CONTAG bietet Ihnen alle in der folgenden Übersicht dargestellten Leitoberflächen an

Für weitergehende technologische Fragen rund um das Thema Leiterplatten wenden Sie sich bitte an unser CONTAG-Team
