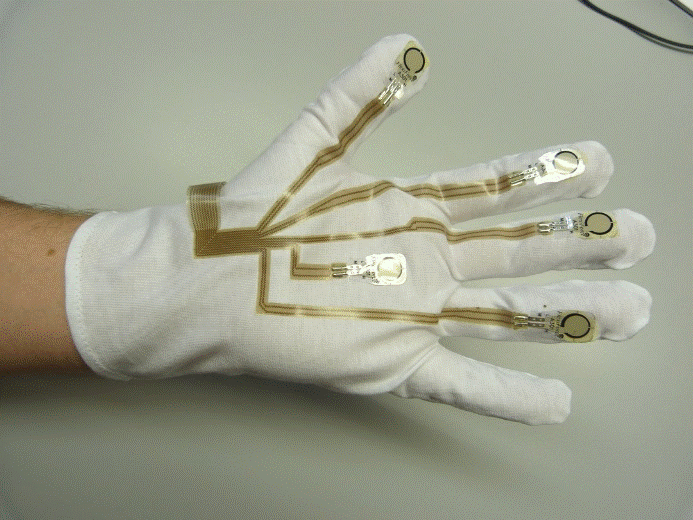

Unter starr-flexiblen Schaltungen versteht man Hybridsysteme, die Eigenschaften von starren und flexiblen Schaltungsträgern in einem Produkt vereinen. Ob in der Medizintechnik, Sensortechnik, Mechatronik oder in der instrumentellen Analytik: Die Packungsdichte steigt auf immer neue Rekordmarken. Durch die 3-Dimensionalität von flexiblen und starr-flexiblen Leiterplatten eröffnen sich Elektronikern und Konstrukteuren gleichermaßen völlig neue Horizonte.
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.
durch 3-dimensionale Designfreiheit
durch 3-dimensionale Designfreiheit
durch Polungs- und Kontaktiersicherheit sowie Einsparung von Steck- und Leitungskomponenten
durch Polungs- und Kontaktiersicherheit sowie Einsparung von Steck- und Leitungskomponenten
Flexibles Basismaterial besteht aus einer ein- oder doppelseitig beschichteten flexiblen Trägerfolie aus Polyester, Polyimid oder LCP. CONTAG verwendet fast ausschließlich Polyimidmaterialien. Zum Einsatz kommen, je nach Verwendungszweck, hauptsächlich kleberlose Substrate der Firmen DuPont® und Panasonic.
Die Materialien unterscheiden sich neben der Polyimiddicke hauptsächlich durch ihre Klebersysteme (kleberlos bzw. auf Epoxyd- oder Acrylbasis) sowie durch die Kupferqualitäten. Für statische Biegebeanspruchung mit einer kleinen Anzahl an Biegezyklen (für Montage oder Wartung) ist ED- (electro-deposited) Material ausreichend, für dynamische Flexanwendungen müssen RA- (rolled annealed) Materialien verwendet werden.
CONTAG verwendet standardmäßig Walzkupfermaterial in verschiedenen Polyimiddicken, wobei die Auswahl gemäß Ihrer produkt- und produktionsspezifischen Anforderungen erfolgt. Detaillierte Materialinformationen finden Sie auf unserer Homepage.
Als Haftvermittler zwischen den flexiblen und starren Materialien kommen Systeme mit noch reaktionsfähigem Kleber auf Epoxyd- oder Acrylbasis zum Einsatz. Sie unterscheiden sich wie folgt:
Verbundfolien (beidseitig mit Kleber beschichtete Polyimidfolien)
Kleberfolien (auf Papierträger gegossene und mit Schutzfolie versehene Klebesysteme)
NoFlow-Prepregs (Glasgewebe/Epoxydharz-Prepreg mit sehr geringem Harzfluss)
CONTAG verwendet für Starrflex-Leiterplatten hauptsächlich NoFlow-Prepregs als Haftvermittler.
Flexibles Basismaterial besteht aus einer ein- oder doppelseitig beschichteten flexiblen Trägerfolie aus Polyester, Polyimid oder LCP. CONTAG verwendet fast ausschließlich Polyimidmaterialien. Zum Einsatz kommen, je nach Verwendungszweck, hauptsächlich kleberlose Substrate der Firmen DuPont® und Panasonic.
Flexibles Basismaterial besteht aus einer ein- oder doppelseitig beschichteten flexiblen Trägerfolie aus Polyester, Polyimid oder LCP. CONTAG verwendet fast ausschließlich Polyimidmaterialien. Zum Einsatz kommen, je nach Verwendungszweck, hauptsächlich kleberlose Substrate der Firmen DuPont® und Panasonic.
Flexibles Basismaterial besteht aus einer ein- oder doppelseitig beschichteten flexiblen Trägerfolie aus Polyester, Polyimid oder LCP. CONTAG verwendet fast ausschließlich Polyimidmaterialien. Zum Einsatz kommen, je nach Verwendungszweck, hauptsächlich kleberlose Substrate der Firmen DuPont® und Panasonic.
