1- und 2-seitige Leiterplatten

Mit dieser Produktinformation möchten wir Ihnen einige grundsätzliche Angaben zur Fertigung von 1- und 2-seitigen Leiterplatten liefern. Sie soll Ihnen als Entscheidungshilfe für Ihre Bestellung dienen. Weitergehende Produktinfos zum Thema Leiterplatten senden wir Ihnen auf Anfrage gerne zu.

Produkt-Info 1-und 2- seitige Leiterplatten

Laden Sie sich alle wichtigen Daten als PDF herunter

Allgemeine Angaben

Max. Schaltungsgröße

Standard
459 x 264mm

Sonder*
459 x 427mm

Dicke der Schaltung

Standard
0,50 - 0,80 - 1,00 - 1,20 - 1,55 - 2,00 - 2,40mm

Sonder*
0,1 bis 4,2mm

Kupferauflage

Standard
18 - 35 - 70 - 105µm

Sonder*
nach Wunsch

* nach Absprache

Materialien

Materialtyp Materialart
Panasonic R-1755M FR4, Tg 150°C
Modifizierte FR4-Typen Hoch-Tg, halogenfrei
Panasonic Megtron 6 Hochfrequenz-Material
Rogers RO 3000, RO 4000® Hochfrequenz-Material
IMS-Al, IMS-Cu Metall-Kern-Leiterplatten
Polyimid Flexmaterial

Weitere Materialien können Sie gerne bei uns anfragen. Bei Bedarf senden wir Ihnen auch die Materialdatenblätter zu.

Mechanische Bearbeitung

ERROR: Content Element with uid "1261" and type "trotheme-hero-subpage" has no rendering definition!

ERROR: Content Element with uid "1263" and type "trotheme-hero-subpage" has no rendering definition!

ERROR: Content Element with uid "1264" and type "trotheme-hero-subpage" has no rendering definition!

ERROR: Content Element with uid "1265" and type "trotheme-hero-subpage" has no rendering definition!

ERROR: Content Element with uid "1266" and type "trotheme-hero-subpage" has no rendering definition!

ERROR: Content Element with uid "1267" and type "trotheme-hero-subpage" has no rendering definition!

Oberflächen

Lötstopplack

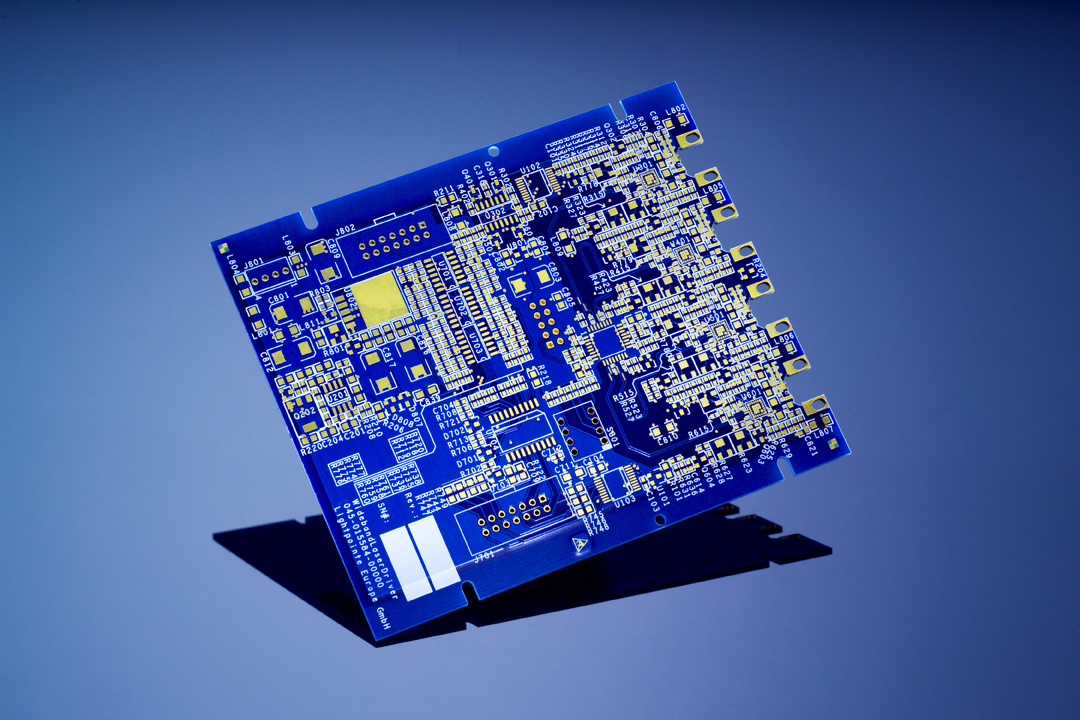

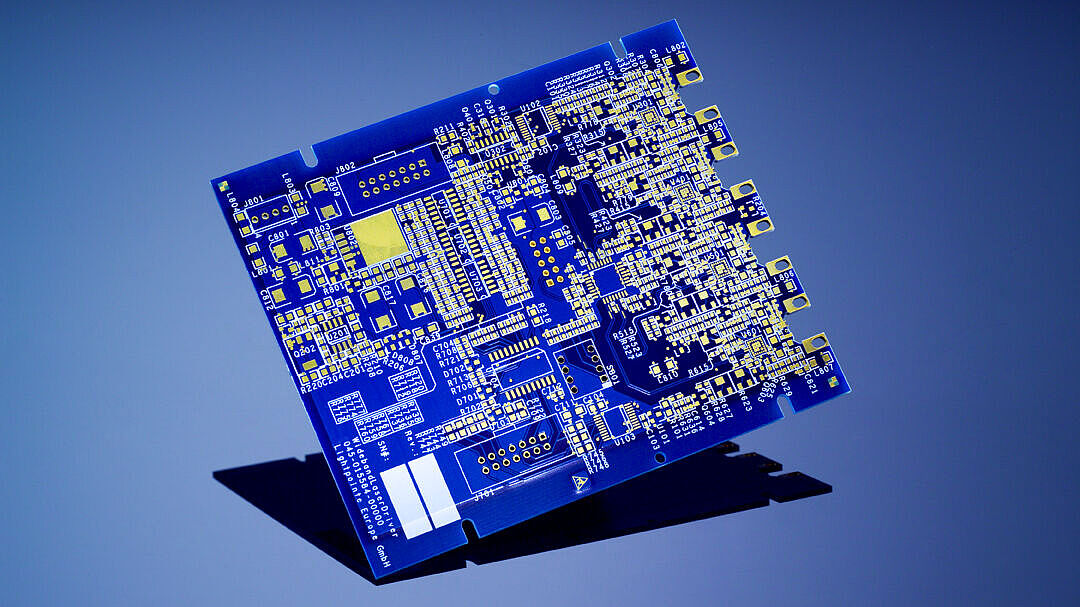

Standardmäßig setzen wir grünen Lötstopplack ein. Weitere Farben in blau, rot oder schwarz (weitere auf Anfrage)

Vacrel®

fotostrukturierbare Lötstoppfolie, 75µm dick

Positionsdruck weiß

Wir bieten Ihnen den Positionsdruck als Standard in weiß an, sowie in den Farben gelb und schwarz (weitere Farben auf Anfrage).

ENIG

Electroless Nickel Immersion Gold - Chemisch Nickel Chemisch Gold

ENEPIG

Electroless Nickel Electroless Palladium Immersion Gold - Chemisch Nickel Chemisch Gold

ISIG

Immersion Silber / Immersion Gold

HAL, HAL-PbSn

Hot Air Leveling - Heißluft-Nivellierung

HAL SnPb (Blei-Zinn)

Chemisch Sn

Chemisch Zinn

Galvanisch Ni/Au

Ni/Au (partiell/vollflächig)
Steckervergoldung

OSP

Organic Surface Protection - schützt die Kupferoberflächen der Lötpads vor Oxidation

Carbondruck

Carbon-Lack ist ein auf Kohlenstoff basierender Lack

Testsysteme

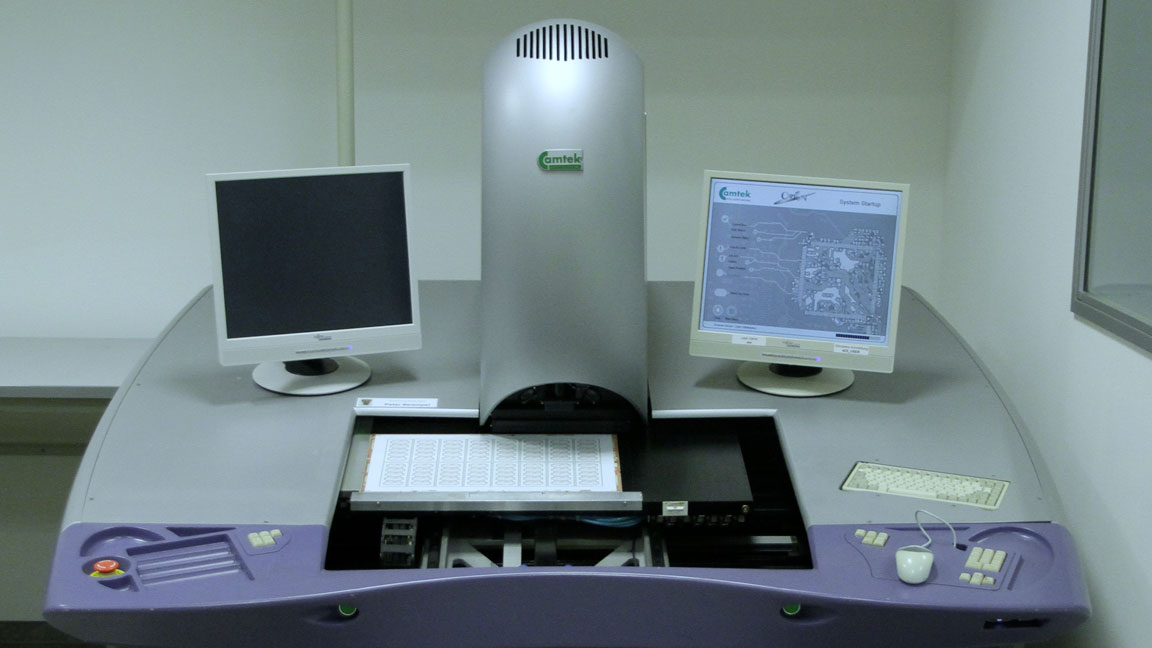

AOI

(Automatic Optical Inspection)

Die Leiterplatte wird optisch gescannt und mit den CAM-Daten (Fertigungsdaten) verglichen. Feinste Abweichungen gegenüber den Datenvorgaben des Kunden müssen zuverlässig erkannt werden.



Röntgenspektrometer

(Schichtdickemessungen)

Mit diesem Messgerät werden Schichtdicken im Röntgen-Spectrografie-Verfahren ermittelt. Die geforderten Schichtdicken von z.B. Gold, Nickel oder Zinn werden bei CONTAG kontinuierlich überwacht.

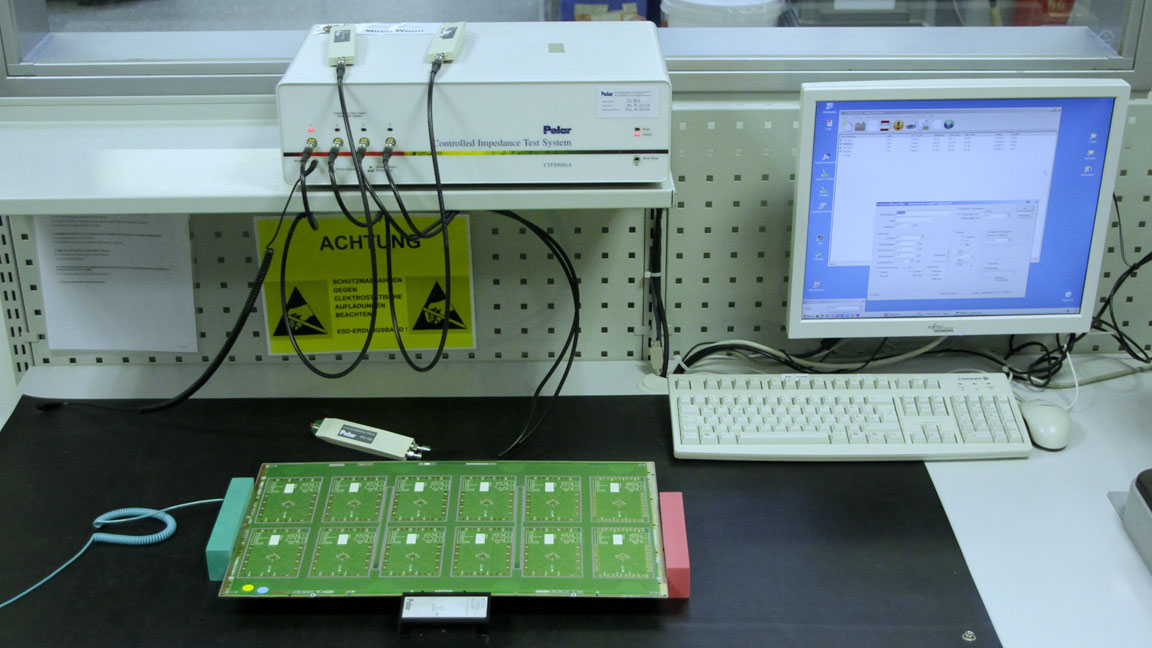

Impedanz-Messung

Die Arbeitsvorbereitung führt mit der Software Si8000 von Polar Instruments Impedanzberechnungen durch und gestaltet nach den Berechnungen einen Mess-Coupon für die Fertigung.

Die Leiterbahnbreiten und Leiterbahnabstände auf dem Mess-Coupon entsprechen den Breiten und Abständen auf der Leiterplatte (repräsentative Messung). Nach dem Fertigungsprozess erfolgt die Überprüfung der Sollwerte an der fertigen Leiterplatte.



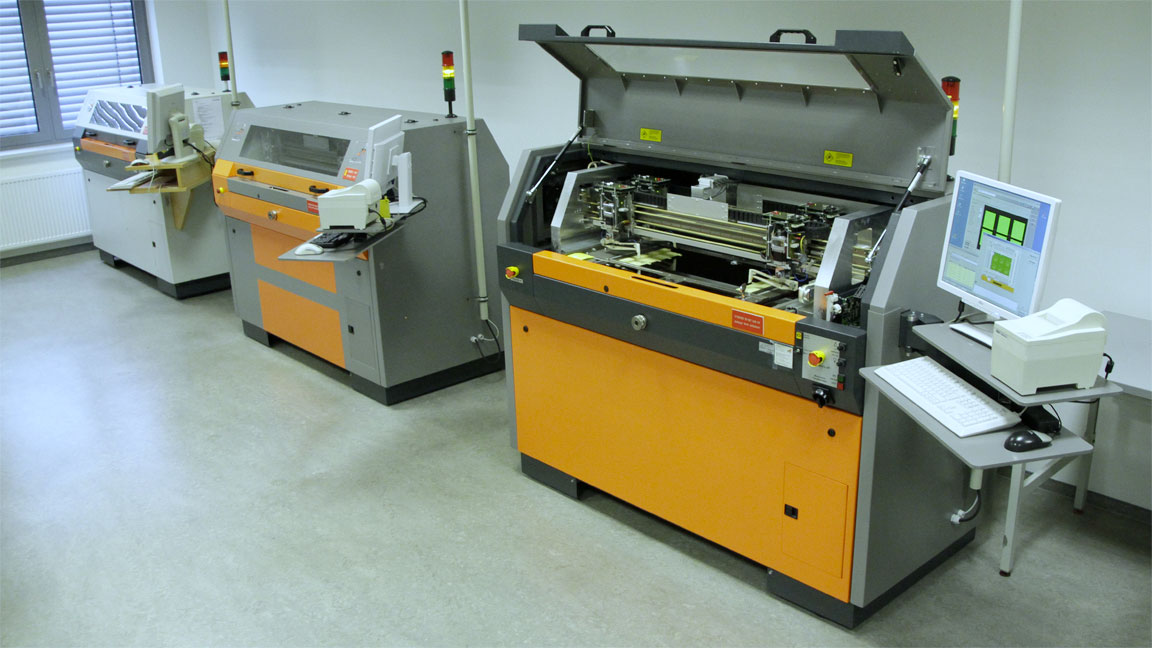

Elektrische Prüfung

(Fingertester)

Aus den Kundendaten werden Netzlisten generiert und diese dann in Prüfpunkte überführt. Es erfolgt nun eine elektrische Messung aller Leiterbahnen und Durchkontaktierungen der Leiterplatten.

Mögliche Unterbrechungen und Kurzschlüsse sind zuverlässig und schnell zu erkennen.

Prüfung/Normung

Gemäß IPC-A-600 Klasse II
(Klasse III auf Anfrage)

UL-Listung gemäß UL94V-0; UL796
(Filenumber E228204)

Für weitergehende technologische Fragen rund um das Thema Multilayer wenden Sie sich bitte an unser CONTAG-Team
